ZK-MG 30V 5A 150W
%0-100 Hız Ayarı Göstergeli - Panel Tip Kutu – Duty ve Frekans Ayarı

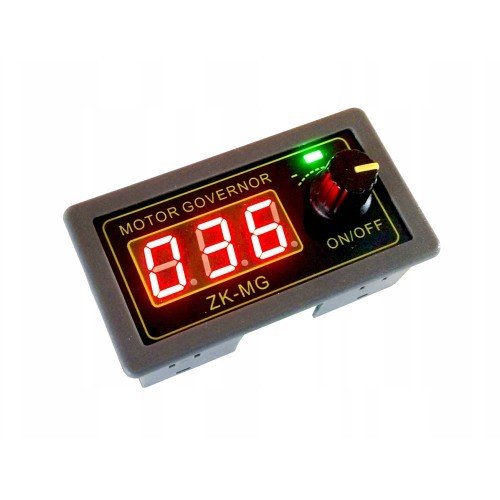

ZK-MG, 30V 5A gücünde PWM DC motor sürücüdür. % lik olarak çıkış gücünü gösteren bir ekranı bulunmaktadır. Pwm ile çıkış gücü ayarı yapar dolayısıyla motor sürme hızını kontrol eder. Ekranda gözüken sayılar %lik olarak çıkış gücünü gösterir. 55 değeri giriş gücünün %55 lik kısmının dışarı aktarıldığını gösterir. Dijital enkoder ayar potu ile ayar işlemleri yapılmaktadır.
- Açma kapama butonu ( Pota üstten basma )
- Yumuşak başlangıç desteği. Soft start. Bir çıkış voltajı ayarlandıktan sonra çıkış kapatılır ve tekrar açılırsa voltajı yumuşak olarak yükseltilerek yüke uygular.
- Duty cycle ayarı
- Frekans ayarı
- Ayar için dijital encoder pot
- Panel Tip Kutu
- Ters bağlantı koruması
- Yapılan ayarlar hafızada saklanır.
- Open kollektör çıkış
ZK-MG 30V 5A DC Motor Sürücü Teknik Özellikleri:
- Çalışma voltajı: DC 5V ~ 30V
- Ters bağlantı koruması
- Maksimum çalışma akımı: 5A
- Maksimum Güç: 150W
- %0-%100 3 Hane gösterge ekran.
- Çok turlu ayar potu sayesinde hassas ayarlama imkanı.
- Pot üzerinde güç gösterge ledi bulunmaktadır.( Soft start sebebiyle yavaş tepki veriyor. )
- Ayar potuna kısa buton basma ile çıkışı açma kapama
- Ayar potuna uzun basma; ayar menüsüne giriş çıkış.
- Panel tip kutu
- Klemens soketler ile bağlantı kolaylğı
- Enerji gösterge ledi.
- Çalışma Frekansı: 1KHz ~ 99KHz
- Frekans hassasiyeti: %1
- Görev Döngüsü: 0-100%, 1% adım
- Ürün Boyutu: 79mm x 43mm x 26mm
- Ağırlık: 41g
ZK-MG 30V 5A DC Motor Sürücü Kullanımı- ve Ayarlar:
Encoder pot çevrilerek yüzdelik hız ayarı yapılır. Saat yönünde döndürüldüğünda artma ters yönde döndürmek azaltma etkisi gösterir. Yapılan ayara göre giriş voltajı çıkışa belli oranda aktarılır. Pota kısa basma çıkışın açma kapama işlemini sağlar.
Pota uzun basılırsa ayar menüsüne girilir. 3 tane ayar mevcuttur.
- L: Duty için en düşük limitidir. 2 hane olarak ayarlanabilir. Çıkışın belli bir seviye altına inmemesi için kullanılır.
- H: Duty için en yüksek limitidir. 2 hane yada 100 olarak ayarlanabilir. Çıkışın belli bir seviye üstüne çıkmaması için kullanılır.
- F: Ürünün çalışma frekansının ayarıdır. 2 hane olarak ayarlanabilir. 1khz ile 99khz arasında ayarlanabilir.
Ayar menüsünde iken tekrar uzun basmak ayar menüsünden çıkış yapmayı sağlar.
Paket İçeriği:
- 1 Adet ZK-MG Motor Hız Kontrol Kartı
