SSR-25DA Solid State Röle 25A
336,00 TL KDV Dahil
*60,15 TL den başlayan taksitlerle!!
Kategori
Stok Kodu
SSR-25DA
Fiyat
8,00 USD + KDV
Ürün Açıklaması
Solid State Röleler 5V, 12V veya 3V - 32V aralığında doğru gerilim(DC) ile alternatif gerilim(AC) yüklerin kontrol edilmesini sağlar. En büyük avantajlarından biri normal röleler gibi mekanik kontakları bulunmaz. Bunun yerine triyak kullanır. Ayrıca optik izolasyon ile ekstra güvenlik sunar. Dolayısıyla düşük akımlarla güvenli bir şekilde yüksek güçlü alternatif gerilimle (AC) çalışan yüklerin güvenli ve hızlı bir şekilde sürülmesine imkan verir.

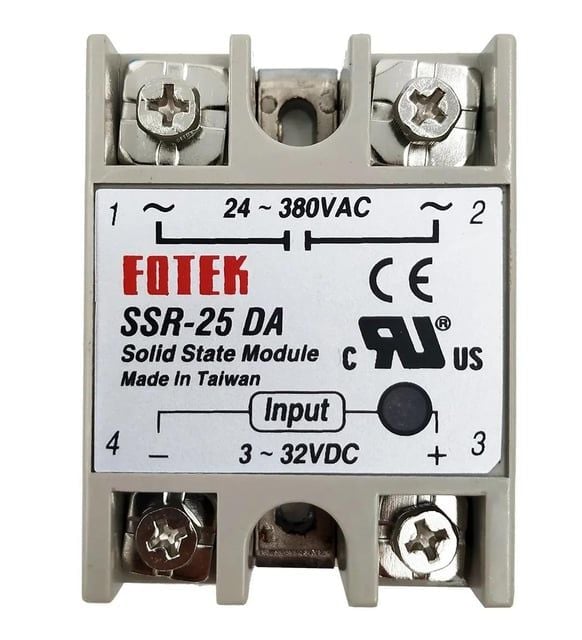

SSR-25DA (25A) Solid State Röle
SSR RÖLE İÇERİKLERİ
FOTEK SSR RÖLE 25 AMPER
Model: SSR-25DA
Ana renk: açık gri
Anma Yük Akımı: 25A
Giriş Voltajı: DC 3-32V
Çıkış gerilimi: AC 24-380V
*Tablanız 220 V ve 1000W(1kw) ise Akımız yaklaşık 4.5 AMPER dir.
Paket içeriği:
1 x FOTEK ssr Rölesi SSR-25DA
Fotek SSR-25DA Serisi 3-32VDC Giriş-24-380VAC Çıkış 25A Solid State Relay
1. Yüksek Güvenilirlik tarafından S.M.T & TQC (Yüzey Montaj Teknolojisi)
2. 500Mohm / 500VDC üzerinde Yüksek İzolasyon
3. 2.5KV üzerinde Yüksek Dielektrik
4. Düşük Etkin Akım az 7.5mA / 12VDC CMOS IC veya TTL Uyumlu
5. Düşük EMI / EFI ve Sıfır Çapraz Tetikleme Yöntemi ile Dalgalanma
6. Yüksek Dalgalanma Akımı Süresi 10 Kez Anma Akımı / Bir Döngüsü
7. Snubber Devresi ile Yüksek Dalgalanma Akımı Süresi.
2. 500Mohm / 500VDC üzerinde Yüksek İzolasyon
3. 2.5KV üzerinde Yüksek Dielektrik
4. Düşük Etkin Akım az 7.5mA / 12VDC CMOS IC veya TTL Uyumlu
5. Düşük EMI / EFI ve Sıfır Çapraz Tetikleme Yöntemi ile Dalgalanma
6. Yüksek Dalgalanma Akımı Süresi 10 Kez Anma Akımı / Bir Döngüsü
7. Snubber Devresi ile Yüksek Dalgalanma Akımı Süresi.
Ürünler etiket değerlerine uygun olarak üretilmektedir.
Solid State Relay ürünlerin de soğutucu kullanılmasını tavsiye etmekteyiz.
Fotek solid state röleleri ve sensörleri yenilikçi, güvenilir, sessiz, uzun ömürlü ve yüksek verimli yapıları sayesinde kullanım alanlarına her geçen gün bir yenisini ekleyerek genel ve endüstriyel amaçlı birçok uygulamada kullanılmaktadırlar.
Solid State relay (ssr röle) Nedir
Solid state relay , fotek solid state röle, kısaca SSR. olarakta bilinen solid state relay’lar (SSR), tamamen elektronik parçalardan oluşmuş bir anahtarlama düzeneği ve devresidir. Solid state relaylar klasik röle ve kontaktörle aynı işi yaparlar. Kontaktör ve röle gibi kumanda ve güç devrelerine sahiptir. Güç devrelerinin anahtarlanmasında kullanılırlar. Özellikle rezistans, infrared ıstıcı devrelerinde, valf bobinlerinde , yüksek anahtarlama gerektiren tetikleme devrelerinde ve bir çok otomasyon uygulamasında fotek solid state relay’lar kullanılmaktadır. Tercih edilme sebeplerinin başında mekanik röle ve kontaktörlere göre solid state ralay’lar yarı iletken devreden oluşmaları nedeniyle çok daha uzun ömürlüdürler ve mekanik röle ve kontaktörler gibi ark yapmayacakları için, elektrik deverelerinde çok daha iyi çalışma sağlarlar, ve çok daha yüksek input ve output yapa bilme özelliklerinden dolayı bir çok elektrik otomasyon sinyal ve güç devresinde kullanılmaktadır.
Solid state relay’ların çıkış güç devreleri (output) 1,2Amper’den Başlayarak 10A, 25A, 40A, 50A, 75A, 90A, 100A,125A,150A, 200A, 250A, 300A, 350A, 400A, 500 A, 600A İle 1000-2000 amper gibi büyük akımlara kadar anahtarlama yapan, monofaze veya trifaze üretilen yarı iletkenli yüksek çalışma ömürlerine sahip ürünlerdir solid state relaylar.
Solid state relay’lar koruma devreleri ultra rapid sigortalarla korunmalıdır veya fotek marka SSR. Ürünlerde olan b serisi(hızlı karakterli) otomatlarla koruma özelliğine sahip ürünler tercih edilmelidir.
Özellikler
Yarı iletken kontaklıdır.
Dc tetikleme ile 1000 hz kadar dayanabilir.
Solid State Relay Kullanım Alanları
Temel olarak kullanım alanları özellikle rezistansın olduğu sürekli tetiklemelerin olduğu alanlarda kullanılması tavsiye edilir.
özellikle ısı yollukları ve plastik enjeksiyon makinalarında kullanabilirsiniz.Kontaktörlerin yerine Solid State Relay kullanarak arıza oranı düşürülebilir.
Ürünler sadece rezistansın olduğu yerler de kullanılması tavsiye edilir.
Motor ve benzeri ürünler de farklı model SSR tasarımlarımlarımız da vardır.
Solid State Röle Nasıl Çalışır
fotek solid state relay (rölede), kumanda devresi dijital veya anolog input girişli olarak ikiye ayrılır, transistör benzeri sürücü elemanın enerjilendirilmesi ile güç devresi scr, triyak,tristör gibi yarı iltken ürünlerin açık konumdan kapalı konuma gelerek sisteme enerji vermesiyle gerçekleşir. Bu bir elektrik rölesi veya kontaktörün bobinine enerji verilerek, kontaklarının açık konumdan kapalı konuma gelmesi gibi bir uygulamadır. Kontaktör ve rölelerden farkı, bobin yerine elektronik bir devre elemanının olması, güç kontakları yerine de elektronik devre tristor triak veya mosfet elemanlarının olmasıdır.
Solid State Rölenin (solid sate relay) Çıkış Voltajı
Solid state relay (röle)Kullanımda, röle ve kontaktörden en temel karakteristik farklarından biri güç devresinin solid state rölenin tipine göre yalnızca belirli alt ve üst limit gerilim aralıklarında çalışabilmesidir. Bir kontaktörün açılıp kapanması basitçe iki iletken metalin birbirine teması veya temas etmemesidir ve bu mekanik bir olaydır. Bu mekanik hareket kontaklar üzerindeki gerilimden bağımsızdır. Örneğin bir kontaktör güç devresi 0,1 voltla 600 volt arasında DC veya AC herhangi bir sistemi anahtarlıyor olabilir. Solid state rölelerde böylesine geniş bir güç devresi voltaj çalışma aralığından, AC veya DC herhangi bir gerilimi anahtarlamadan bahsetmek mümkün değildir. Solid state röleler güç devrelerinde kullanılan transistör triyak, scr, mosfed benzeri elemanların karakterine göre 24-600VAC, 5-100VDC, 90-420VDC gibi her cihazın modeline göre değişen güç devresi çalışma aralıklarına sahiptir.
Örneğin güç devresi çalışma gerilimi 24-280VAC olan bir solid state relay (ssr röle) yerine güç devresi çalışma gerilimi 24-600VAC olan, çalışma aralığı daha geniş bir solid state röle kullanılabilir. Fakat böyle bir solid state röle çalışma aralığı daha dar olan solid state röleden daha yüksek maliyetli olacaktır.
Transistör benzeri elektronik elemanlar çalışma için asgari bir gerilim değerine ihtiyaç duydukları için mekanik kontaklarda olduğu gibi 0.1, 1, 2 volt gibi bir gerilimi solid state rölelerle anahtarlamak mümkün değildir. Bir solid state röleyle minimum voltaj değerinin altında bir güç devresi anahtarlanmak istenirse solid state röle zarar görmez. Yalnızca anahtarlama yapmaz. Ancak solid state rölenin üst gerilim değerinden daha yüksek voltaj değerlerinde anahtarlama yapılmak istenirse transistör benzeri elektronik anahtarlama elemanın dayanabileceği üst gerilim limiti aşılmış olur, cihaz hasar görür ve bir daha kullanılamaz hale gelir. Böyle bir hasarın oluşması için 1 saniyenin altında, çok kısa süreler uygulanacak bir gerilim aşımı yeterlidir.
Teorik olarak daha düşük gerilim değerlerinde de ( ör:1 volt ) anahtarlama yapabilecek solid state röleler imal etmek mümkündür. Ancak çalışma gerilimi alt değerinin daha düşük seviyelerde yapılması elektronik devre elemanlarının karakterinden dolayı gerilim üst değerinin de düşük olmasına sebep olur. Gerilim alt değeri 1 volt olan bir solid state rölenin gerilim üst değeri de 10-12 volt gibi bir değer olacaktır. Endüstriyel uygulamalarda böyle değerlere ihtiyaç olmadığı için bu değerlerde solid state röleler genellikle standart olarak imal edilmezler. Solid state relay türkiye fotek
Genel Özellikler
Giriş Voltajı 4~32 VDC
Kapama Voltajı ＜3.5 VDC
Tetikleme Akımı Max. 12.0 mA
Kontrol Methodu Zero cross switching
Sızıntı Akımı Max. 5 mA
Tepki Süresi Max. 8.3 ms ( 60 Hz)
Giriş Voltaj Bağışıklığı 2 KV (EN61000-4-4)
İzolasyon Gücü 4 KVrms (EN60950/VDE0805)
Yalıtım Gücü 100MΩ / 500VDC (EN60950/VDE0805)
Kaplama Malzemesi ABS (UL:94V0)
Ortam Şartları -40°C ~ +80°C；35~85%RH
