LM2596 Ayarlı Power Modül -E5

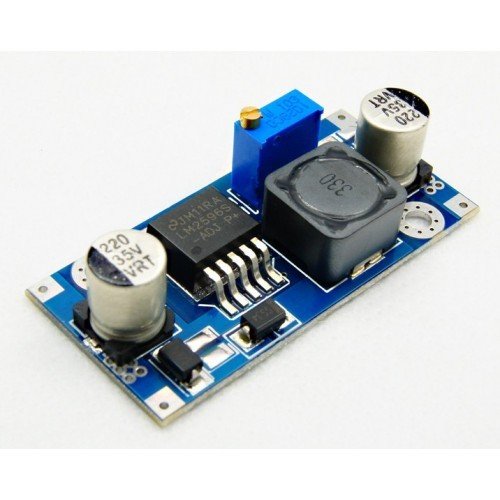

LM2596 Ayarlı Power Modül

        Ayarlı güç kaynağı modülüdür. Çıkış voltajı 3V ile 35V arasında çok hassas (Mesela 5.05V) olarak ayarlanabilen bir hazır devredir. Giriş voltaj en fazla 40V a kadar çıkmaktadır. 3A yükü  sürebilecek kapasitesi vardır. Boyutlarının çok küçük olması sayesinde her türlü devrede kullanıma uygundur. EMC problemlerinizi büyük ölçüde çözebilecek yapıda tasarlanmıştır.

LM2596 Description

The LM2596 series of regulators are monolithic integrated circuits that provide all the active functions for a step-down (buck) switching regulator, capable of driving a 3A load with excellent line and load regulation. These devices are available in fixed output voltages of 3.3V, 5V, 12V, and an adjustable output version.

Modül Özellikleri

• Giriş Voltajı :4.5V-40V
• Çıkış Voltajı:3V-35V (Dikkat = Giriş voltajı çıkıştan 1.5V fazla olmalıdır.)
• Çıkış Akımı: Maximum 3A (need to plug heat sink, if the output power is higher than 15 W, advise to add the heat sink)
• Verim : 92% ye kadar yükselebilir.
• Çok turlu voltaj ayar potu ile çıkış voltajını hasas ayarlayabilme.
• Anahtarlama frekansı: 150KHz
• Load regulation: ± 0.5%
• Voltage regulation: ± 0.5%
• Output ripple: enter 12 V, output 5 V 3 A 15 mV (MAX)   Input 24 V, output 12 V 3 A 40 mV (MAX)
• Input reverse connect protection: no, please add flow protector in the input.
• Dynamic response speed: 5% 200uS
• Static power consumption:about 6mA
• Kısa devre koruma: Limit current,overheating protection but recovery automatically
• Çalışma sıcaklığı:-40°Cto +85°C (10W Altında)
• Kaliteli malzeme ve kaliteli PCB.
• 2 Adet montaj deliği
• Giriş ve çıkış besleme kablolarını kolayca bağlayabilecek 4 adet pad.
• Boyutlar 4.8x2.3x1.1cm
• Ağırlık:11.6g
