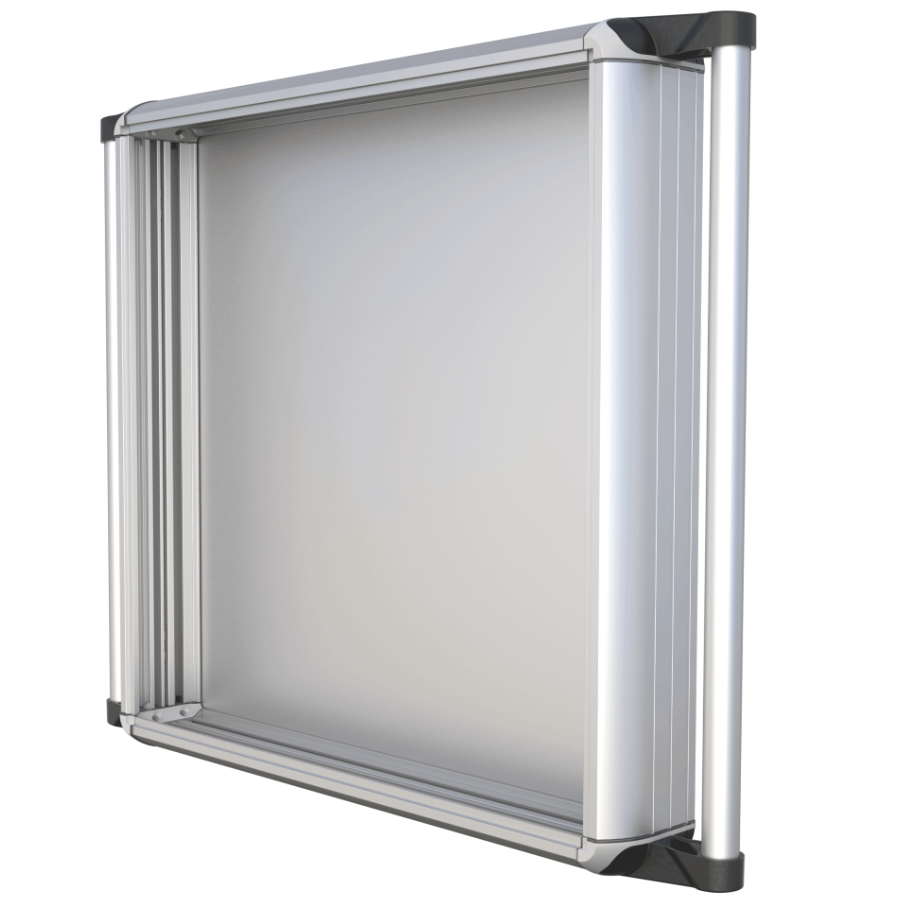

ECO 150 serisi operatör panoları, iç kullanım derinliği en yüksek olan operatör panolarıdır. Modern çizgisi ile şıklığı, eklenebilir ek pano özelliği ile derinliği arttırılarak modülerliği üst seviyeye taşımıştır. 150 serisi panoların iç kullanım derinliği 150 mm olup, operatör kollarına direkt bağlantı desteği TK060.320 – TK120.320 modülü gibi Ø130 mm özellikteki tüm pano bağlantı modülleri ile sağlanabilmektedir. Kendine has alüminyum profil kesitleri sayesinde diğer örneklere göre daha hafif ve sağlam bir yapıya sahiptir. Dört köşesinden vida bağlantı yardımı ile duvara montajlanma özelliği vardır. Toz vb. istenmeyen durumlara karşın sızdırmazlık özelliği vardır. Pano profili, pano köşeleri, ön ve arka kapağı alüminyum olup, köşe kapakları plastik malzemeden yapılmıştır. Daha ergonomik bir kullanım için bu panoda iki adet tutma kolu kullanılmıştır.
Yerleşim Yeri | Arka Kapak | Montaj Derinliği | Taşıyıcı Kol No. TK | Sipariş No | |||||
---|---|---|---|---|---|---|---|---|---|
Genişlik (mm) | Yükseklik (mm) | Derinlik (mm) | Menteşe | Vida | H Profil Montaj Platformu | Montaj Derinliği (mm) | 130mm Ø | 118×65.5mm | Eco |
300 | 300 | 150 | Evet | – | Evet | 127 | – | Evet | 1500-0204 |
300 | 300 | 150 | – | Evet | – | 150 | – | Evet | 1500-0205 |
300 | 400 | 150 | Evet | – | Evet | 127 | – | Evet | 1500-0206 |
300 | 400 | 150 | – | Evet | – | 150 | – | Evet | 1500-0207 |
400 | 400 | 150 | Evet | – | Evet | 127 | – | Evet | 1500-0208 |
400 | 400 | 150 | – | Evet | – | 150 | – | Evet | 1500-0209 |
400 | 500 | 150 | Evet | – | Evet | 127 | – | Evet | 1500-0210 |
400 | 500 | 150 | – | Evet | – | 150 | – | Evet | 1500-0211 |
500 | 500 | 150 | Evet | – | Evet | 127 | – | Evet | 1500-0212 |
500 | 500 | 150 | – | Evet | – | 150 | – | Evet | 1500-0213 |
500 | 600 | 150 | Evet | – | Evet | 127 | – | Evet | 1500-0214 |
500 | 600 | 150 | – | Evet | – | 150 | – | Evet | 1500-0215 |
600 | 600 | 150 | Evet | – | Evet | 127 | – | Evet | 1500-0216 |
600 | 600 | 150 | – | Evet | – | 150 | – | Evet | 1500-0217 |
