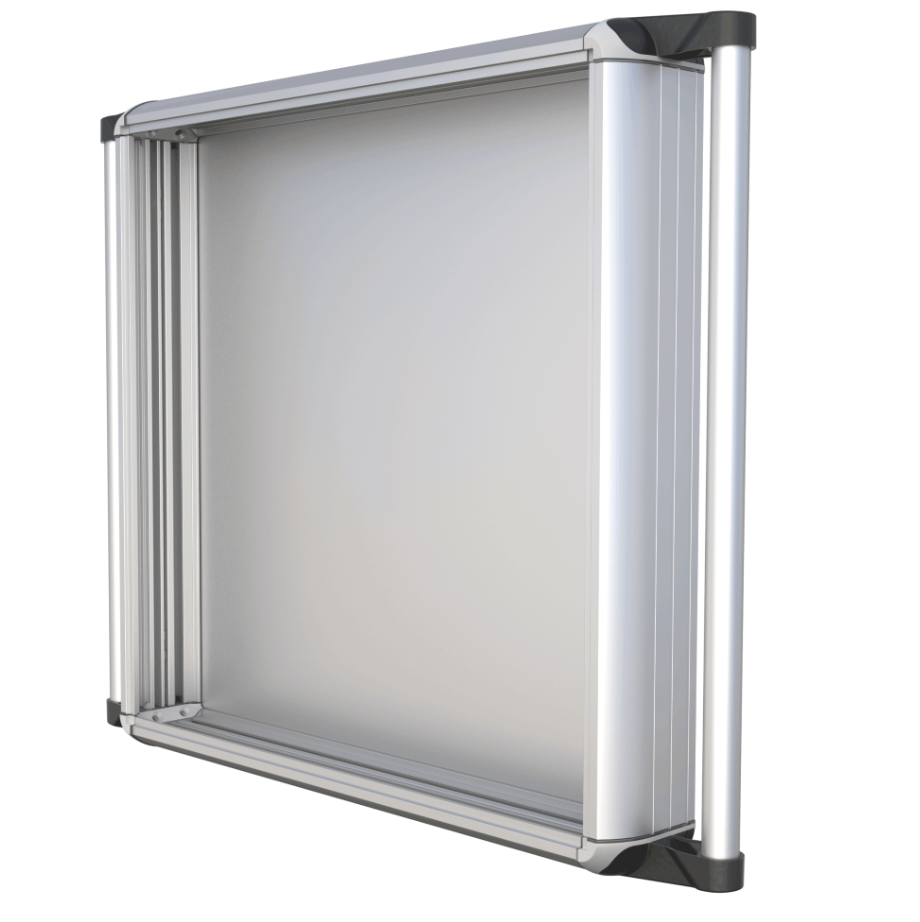

ECO 120 serisi operatör panoları, segment olarak orta sınıfın biraz üzerinde derinliğe sahip olan operatör panolarıdır. Modern çizgisi ile şıklığı, eklenebilir ek pano özelliği ile derinliği arttırılarak modülerliği üst seviyeye taşımıştır. 120 serisi panoların iç kullanım derinliği 120 mm olup, operatör kollarına direkt bağlantı desteği TK060.830 modülü ile sağlanmaktadır. Kendine has alüminyum profil kesitleri sayesinde diğer örneklere göre daha hafif ve sağlam bir yapıya sahiptir. Dört köşesinden vida bağlantı yardımı ile duvara montajlanma özelliği vardır. Toz vb. istenmeyen durumlara karşın sızdırmazlık özelliği vardır. Pano profili, pano köşeleri, ön ve arka kapağı alüminyum olup, köşe kapakları plastik malzemeden yapılmıştır. Daha ergonomik bir kullanım için bu panoda iki adet tutma kolu kullanılmıştır.
Yerleşim Yeri | Arka Kapak | Montaj Derinliği | Taşıyıcı Kol No. TK | Sipariş No | |||||
---|---|---|---|---|---|---|---|---|---|
Genişlik (mm) | Yükseklik (mm) | Derinlik (mm) | Menteşe | Vida | H Profil Montaj Platformu | Montaj Derinliği (mm) | 130mm Ø | 118×65.5mm | Eco |
300 | 300 | 120 | Evet | – | Evet | 97 | – | Evet | 1200-0204 |
300 | 300 | 120 | – | Evet | – | 120 | – | Evet | 1200-0205 |
300 | 400 | 120 | Evet | – | Evet | 97 | – | Evet | 1200-0206 |
300 | 400 | 120 | – | Evet | – | 120 | – | Evet | 1200-0207 |
400 | 400 | 120 | Evet | – | Evet | 97 | – | Evet | 1200-0208 |
400 | 400 | 120 | – | Evet | – | 120 | – | Evet | 1200-0209 |
400 | 500 | 120 | Evet | – | Evet | 97 | – | Evet | 1200-0210 |
400 | 500 | 120 | – | Evet | – | 120 | – | Evet | 1200-0211 |
500 | 500 | 120 | Evet | – | Evet | 97 | – | Evet | 1200-0212 |
500 | 500 | 120 | – | Evet | – | 120 | – | Evet | 1200-0213 |
500 | 600 | 120 | Evet | – | Evet | 97 | – | Evet | 1200-0214 |
500 | 600 | 120 | – | Evet | – | 120 | – | Evet | 1200-0215 |
600 | 600 | 120 | Evet | – | Evet | 97 | – | Evet | 1200-0216 |
600 | 600 | 120 | – | Evet | – | 120 | – | Evet | 1200-0217 |
