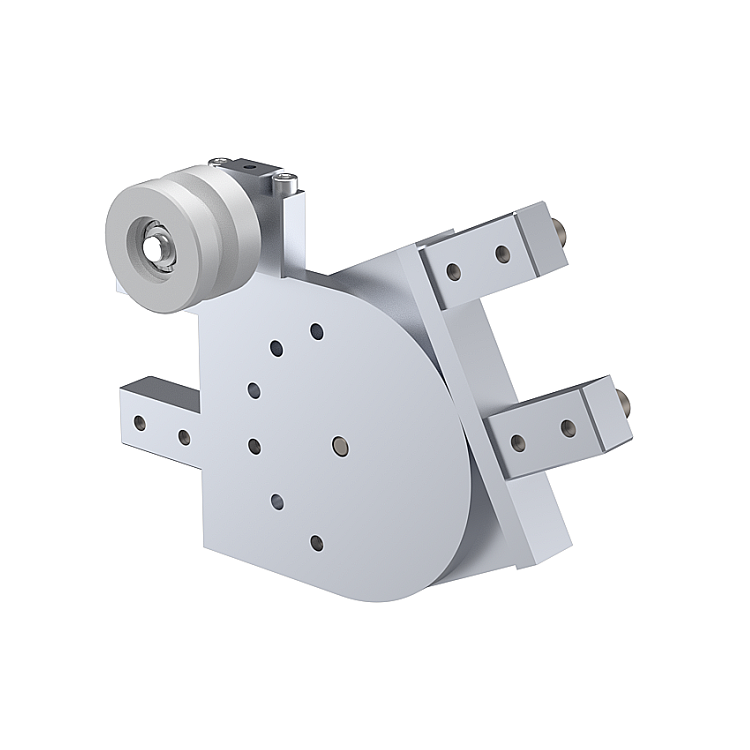

23x127 Dereceli Mafsal (1 Sağ,1 Sol ve 2 adet Bağlantı parçası)

L ve Z Elevatör yapımında, gövdelerin açılı bir şekilde oluşturulması mafsallar yardımıyla sağlanır.

23*75 konveyör profillerine uygun üretilmiş olan mafsalların 120 dereceye kadar istenilen açıda ayarlanması mümkündür.

Mafsalların üzerine takılan makaralar yardımı ile bandın kontrollü hareketi sağlanır.

Açılı mafsallar ve makaraları nerelerde kullanılır?

Açılı mafsallar konveyör sistemlerinde istenilen açıyı verebilmek amacıyla kullanılır. L tipi, Z tipi, Dereceli tüm elevatör konveyörlerde kullanıma uygundur.

Makaralar konveyör gövdesindeki bandın kontrollü bir şekilde hareket etmesine yardımcı olur. Bandın esnemelere karşı sarkmasını ve bandın aynı doğrultuda ilerlemesine yardımcı olur.

Açılı mafsallar alüminyumdan imal edilmiştir.

Açılı mafsal çeşitleri nelerdir?

Açılı mafsal çeşitlerimiz 4 gruba ayrılır. Bu gruplandırma konveyör sisteminde kullanılan konveyör profiline göre yapılmıştır.

• 23x75 konveyör mafsal plakası; 23x75 konveyör profiline göre tasarlanmıştır. 120 dereceye kadar olan açılarda ayarlama yapılabilmektedir.
• 23x127 konveyör mafsal plakası; 23x127 konveyör profiline göre tasarlanmıştır. 120 dereceye kadar olan açılarda ayarlama yapılabilmektedir.
• 30x30 minyatür konveyör mafsal plakası; 30*30 sigma profillere göre tasarlanmıştır. 120 dereceye kadar olan açılarda ayarlama yapılabilmektedir.
• 45x45 minyatür konveyör mafsal plakası; 45x45 sigma profillere göre tasarlanmıştır. 120 dereceye kadar olan açılarda ayarlama yapılabilmektedir.

Plakalar ve makaralar dışında bu sisteme ek olarak kullanılan yardımcı ekipmanlarımız; makara bağlantı parçası ve elevatör iç rulo bağlantı parçasıdır. Bu ekipmanlar yardımcı elemanlar olarak geçmektedir.
